耐久性、長寿命化など様々なお悩みを抱えている中で
コーティングを施すことによりその悩みを解決し、生産性アップを実現することが可能です。
まずはお気軽にご相談ください！
こんなお悩み
かかえていませんか…？
そのお悩み
OCSのPVDコーティングで
解決できます！
金型寿命でお悩みのあなた
そのお悩みPVDコーティングで解決します！
オーエスジーコーティングサービスは今までの工場を拡張し、2025年3月新しい金型工場を本格稼働！最先端の技術と精密な加工でこれまでにない品質と耐久性を実現し今お使いの金型で生産性UPの手助けをします。
「精度」と「耐久性」を極めた金型づくりを一度体感すべく弊社へご相談ください！
オーエスジーグループとして金型についての研究も紹介されています。
プレス金型向けPVD処理に適した下地処理（窒化、ピーニング、磨き）の研究
「精度」と「耐久性」を極めた金型づくりを一度体感すべく弊社へご相談ください！
コーティング
無償テスト実施中！
多様な膜種・条件のコーティングで用途に応じた最適な選択肢をご提案します。ぜひお気軽にご相談ください。
お電話での
お問い合わせ
0536-25-1314
電話受付：平日9時〜16時30分
コーティングの流れ
1
製品受入・検査
2
洗浄
3
磨き・窒化処理
4
コーティング
5
最終検査
6
出荷
ご使用している金型の種類や相手材によって最適な処理が変わってくるため、
前処理や後処理工程をその都度ご提案させていただいております。
金型への磨き処理を行うことにより密着性改善と摩擦抵抗軽減などの効果を与えることが可能です。特に大型金型には欠かせない工程です。
弊社では大型洗浄機を使用して製品の洗浄を行っています。製品に付着している汚れや油を取り除くことによりコーティングの密着性を向上させることが可能です。
弊社では金型用に大型成膜装置を使用しております。オーエスジーグループ会社に装置開発を行う企業もあり、 グループ内で一貫してソリューションをご提供いたします。
金型早見表
| 金型 | 金型種類 | 推奨膜種① | 推奨膜種② | お悩み |
|---|---|---|---|---|
| ダイキャスト | コア | CromCast® | WXL | ヒートチェック、凝着、溶損、浸食、応力割れ、 |
| スライド | CromCast® | WXL | 金型とアルミ溶湯の接触 | |
| ピン | CromCast® | WXL | ||
| 冷間プレス - せん断加工 | 切れ刃 | ProShape® | WXL | クリアランス部摩耗、チッピング（応力が集中することによる）、 欠け、溶着、バリの発生、 |
| ファインブランキング | ProShape® | WXL | メンテが多い（すぐ丸まる） | |
| ピアッシング | ProShape® | WXL | ||
| 冷間プレス- フォーミング加工 | 曲げ | ProShape® | Pro1B® | 焼き付き（カジリ）、板押さえ部の摩耗、R部摩耗 |
| 絞り | ProShape® | Pro1B® | 焼き付き、カジリ、ダイR部摩耗、しわ、破れ | |
| 成型 | ProShape® | Pro1B® | 焼き付き | |
| 冷間鍛造 | パンチ | ProShape® | WXL | 焼き付き、摩耗、割れ、 摩擦増大すると機械に負担、金型寿命低下 |
| ダイ | ProShape® | WXL | ||
| ピン | ProShape® | WXL | ||
| 非鉄用 | パンチ | DIA | DLC-LUBUCα | 摩耗、割れ、金型寿命 |
| ピン | DLC-LUBUCα | 摩耗、割れ、金型寿命 |
補足文があればここに追加できます。補足文があればここに追加できます。補足文があればここに追加できます。補足文があればここに追加できます。補足文があればここに追加できます。補足文があればここに追加できます。補足文があればここに追加できます。補足文があればここに追加できます。
膜の紹介

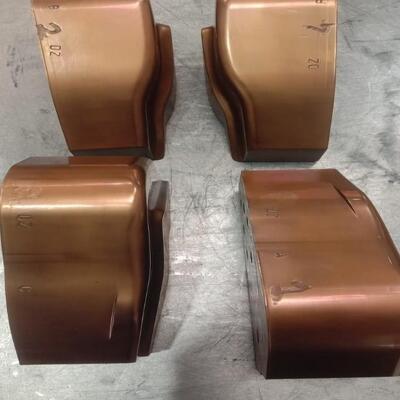

Pro1B
面平滑性に優れ、カジリを防ぐパンチ/冷間鍛造向けコーティング
特徴
-
・低摩擦係数、摺動性
・耐熱性、耐摩耗性
対象基材
- 冷間鍛造金型
- 成形プレス金型
- パンチ金型
- ピン
- 絞り金型
- その他
冷間鍛造 耐久性向上！
問題点
競合他社コーティングの耐久が9,000ショット、そこでカジリが発生。
こちらの問題を解決すべく弊社へご相談をいただきました。
解決方法
高摩耗性、高温酸化耐性のPro1Bでテストしたところ、20,300ショットまで使用できるようになりました。
コスト削減や生産効率の向上を実現し、お客様にも大変ご満足いただいております。
型寿命が向上したことで、経費低減に貢献することができました。

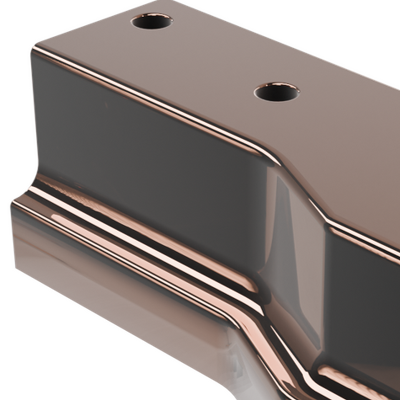

ProShape®
衝撃性に優れたコーティング
特徴
-
・低摩擦係数、摺動性
・耐熱性、耐摩耗性
対象基材
- 冷間鍛造金型
- 成形プレス金型
- パンチ金型
- ピン
- 絞り金型
- その他
パンチピン 耐久性向上！
問題点
競合他社コーティングの耐久が10~12万ショット、そこでカジリが発生。
こちらの問題を解決すべく弊社へご相談をいただきました。
解決方法
高摩耗性、高温酸化耐性のProShapeでテストしたところ、24万ショットまで使用できるようになりました。
競合他社コーティングのおおよそ2倍まで耐久を伸ばすことができお客様にも大変ご満足いただいております。
型寿命が向上したことでコスト削減や生産効率の向上を実現し、経費低減に貢献することができました。

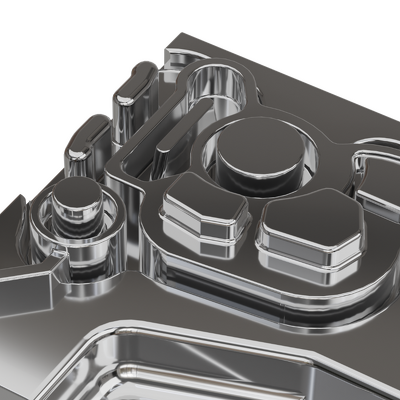

WXL
特徴
-
・汎用性の高い万能コーティング
・耐熱性、耐久性、ヒートチェック対策におすすめ
対象基材
- ダイキャスト金型
- 成形プレス金型
- 打抜きパンチ
- 絞り金型
- ピン、その他
某冷間鍛造メーカー (プロパンタンク）
問題点
厚さ2mmの打ち抜きパンチに競合コートを使用しており、現状3,000ショット。もっと耐久を伸ばせないかというご要望をいただきました。
解決方法
そこで耐凝着性、耐カジリ性に優れたCromCastを推奨させていただきました。
焼き付きによるカジリが低減したことで、寸法精度の劣化も抑制することができました。

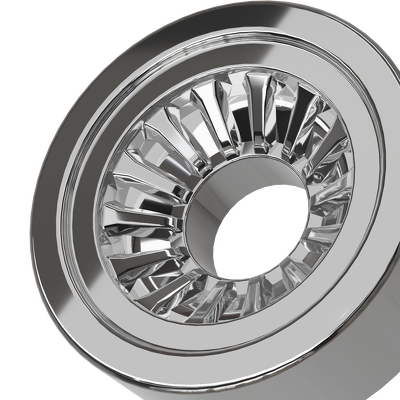

TiCN
特徴
-
・金型全般へできる汎用性のあるコーティング
対象基材
- 冷間プレス
- 冷間鍛造
- 一般金型

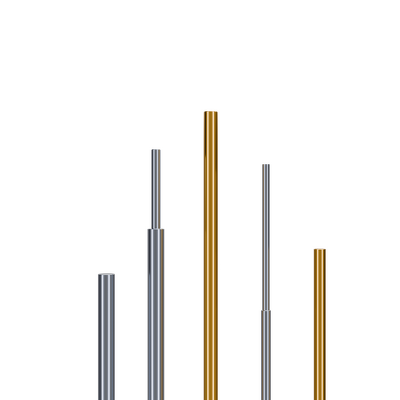

DLC-SuperHard
特徴
-
・平滑な表面、反溶着性などへもおすすめ！
・非鉄用ピンやパンチ、アルミの切り刃などへおすすめ！
対象基材
- 非鉄用ピン
- 非鉄用パンチ
- アルミ切り刃

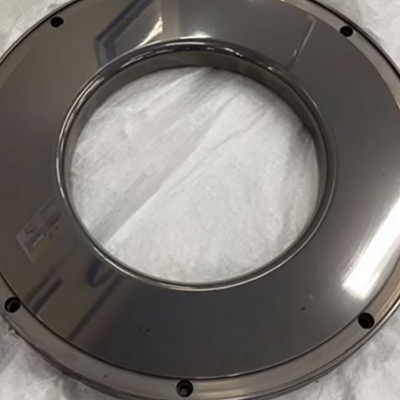

STARLION
平滑さ、高硬度、優れた密着性を兼ね備えたHiPIMS膜！
特徴
-
・HiPIMSでの成膜により高精度のコーティングが可能
・精密金型に特におすすめ！
対象基材
- 精密金型
- 打抜きパンチ
- ピン
F0101
Coming Soon・・・
特徴
対象基材
- ダイキャスト金型
- 成形プレス金型
- 打抜きパンチ
- ピン、その他
- 絞り金型
C0101
Coming Soon・・・
特徴
対象基材
- 冷間鍛造金型
- 成形プレス金型
- パンチ金型
- ピン、その他
- 絞り金型
コーティング
無償テスト実施中！
多様な膜種・条件のコーティングで用途に応じた最適な選択肢をご提案します。ぜひお気軽にご相談ください。
お電話での
お問い合わせ
0536-25-1314
電話受付：平日9時〜16時30分
